M.SCHAEFER BEHÄLTERTECHNIK - Produktpalette

Fordern Sie kostenlos unseren Katalog an!

Inhalt

Schwerer Stapelbehälter M/11 Schwerer Stapelbehälter M/11 Schwerer Stapelbehälter M/11GL Schwerer Stapelbehälter M/11GL für Warmgut
Schwerer Stapelbehälter RC/30 Schwerer Stapelbehälter RC/30
Schwerer Stapelbehälter RCA/30 Schwerer Stapelbehälter RCA/30
Eckpfostenbehälter MES/42 Eckpfostenbehälter MES/42 Eckpfostenbehälter MES/41 Eckpfostenbehälter MES/41
Eckpfostenbehälter MES/Faltbar Eckpfostenbehälter MES/Faltbar Schwerer Stapelbehälter M/11-SCH Schwerer Stapelbehälter M/11-SCH
Stapelkipper SB/10 Stapelkipper SB/10 Staplertraverse für Stapelkipper ST/10 Staplertraverse für Stapelkipper ST/10
Klappbodenbehälter SB/15 Klappbodenbehälter SB/15 Lagersichtbehälter SB/11 Lagersichtbehälter SB/11
Gitteraufsatz für Europalette Gitteraufsatz für Europalette
Euro-Pool-Gitterbox Tauschpalette nach UIC 435-3 Euro-Pool-Gitterbox Tauschpalette nach UIC 435-3 Stahlflachpalette PE/110 Stahlflachpalette PE/110
Gitterboxpalette LD/62 Gitterboxpalette LD/62 Gitterboxpalette mit Klappe LD/61 Gitterboxpalette mit Klappe LD/61
Stapelbehälter für Langgut GW/52 Stapelbehälter für Langgut GW/52 Stapelgestell für Langgut G/53 Stapelgestell für Langgut G/53
Schweres Wannengestell für Langmaterial GW/50 Schweres Wannengestell für Langmaterial GW/50 Coilgestell RG/45 Coilgestell RG/45

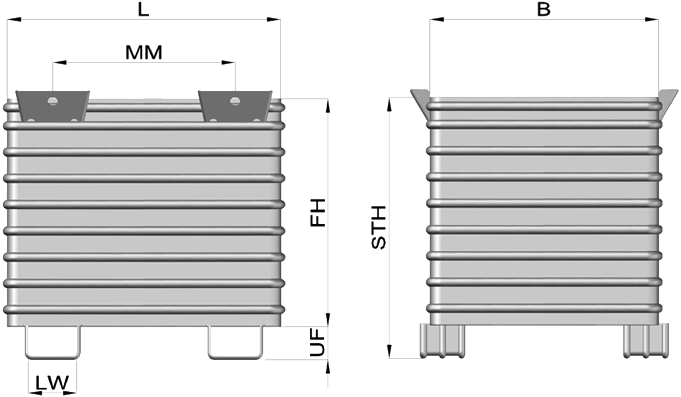

Schwerer Stapelbehälter M/11

 Aus Spezialprofil mit besonders stabiler Randleiste.
 Hohe Verwindungssteifheit für den robusten Einsatz.
 Der Behälter kann mit dem Drehsatzstapler um 360° gedreht werden.
 Mit einer Traverse kranbar.
 Standardmaterialstärken Wand 2 mm Boden 3 mm,
  auf Wunsch können Materialstärken für die Wand von
  5 mm und den Boden bis 7 mm realisiert werden.



  M/11-2 M/11-3 M/11-5 M/11-6
Länge x Breite (LxB) 1000x800 1200x800 1200x1000 1200x1000
Füllhöhe (FH) 500 500 500 1000
Stapelhöhe (STH) 620 620 650 1150
Unterfahrt (UF) 120 120 150 150
Mitte-Mitte Fuß (MM) 750 850 850 850
Lichte Fußweite (LW) 115 160 210 210
Tragfähigkeit kg 2.000 2.000 2.000 2.000
Auflast kg 6.500 6.500 6.500 6.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

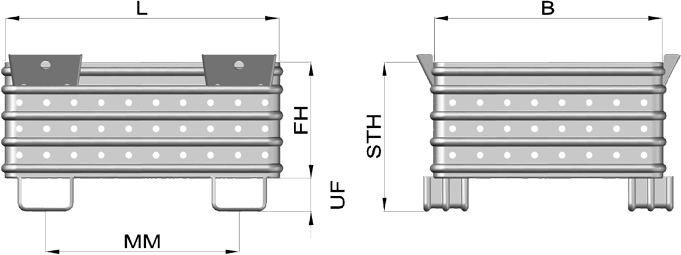

Schwerer Stapelbehälter M/11GL für Warmgut

 Aus Spezialprofil mit besonders stabiler Randleiste.
 Gelochte Ausführung zum besseren ableiten der Wärme.
 Der Behälter kann mit dem Drehsatzstapler um 360° gedreht werden.
 Mit einer Traverse kranbar.
 Standardmaterialstärken Wand 4,5 mm Boden 5 mm,
  auf Wunsch können Materialstärken für die Wand von
  5 mm und den Boden bis 7 mm realisiert werden.



  M/11GL-2 M/11GL-3 M/11GL-5
Länge x Breite (LxB) 1000x800 1200x800 1200x1000
Füllhöhe (FH) 510 510 510
Stapelhöhe (STH) 630 630 660
Unterfahrt (UF) 120 120 150
Mitte-Mitte Fuß (MM) 750 850 850
Lichte Fußweite (LW) 115 160 210
Tragfähigkeit kg 3.000 3.000 3.000
Auflast kg 16.000 16.000 16.000

Oberfläche rohschwarz
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

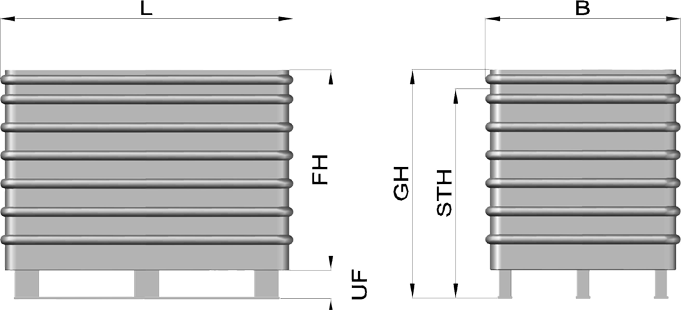

Schwerer Stapelbehälter RC/30

 Aus Spezialprofil mit besonders stabiler Randleiste.
 LKW-freundliche Abmessung.
 Rollbahnfähige Ausführung.
 Der Behälter kann mit dem Drehsatzstapler um 360° gedreht werden.



  RC/30-2 RC/30-3 RC/30-4 RC/30-6
Länge x Breite (LxB) 1000x800 1200x800 1200x1000 1600x1200
Füllhöhe (FH) 500 820 820 820
Stapelhöhe (STH) 560 880 880 880
Gesamthöhe (GH) 600 940 940 940
Unterfahrt (UF) 100 120 120 120
Tragfähigkeit kg 2.000 2.000 2.000 2.000
Auflast kg 6.500 6.500 6.500 6.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Schwerer Stapelbehälter RCA/30

 Aus Spezialprofil mit besonders stabiler Randleiste.
 Öl- und wasserdichte Ausführung.
 Mit 1/2" Ablaßhahn, Lochsieb und Leitblechen zum
  optimalen trennen von flüssigen und festen Stoffen
  wie z. B. Späne und Kühlmittel.
 Rollbahnfähige Ausführung.
 Der Behälter kann mit dem Drehsatzstapler um 360° gedreht werden.



  RCA/30-2 RCA/30-3 RCA/30-4 RCA/30-6
Länge x Breite (LxB) 1000x800 1200x800 1200x1000 1600x1200
Füllhöhe (FH) 500 820 820 820
Stapelhöhe (STH) 560 880 880 880
Gesamthöhe (GH) 600 940 940 940
Unterfahrt (UF) 100 120 120 120
Tragfähigkeit kg 2.000 2.000 2.000 2.000
Auflast kg 6.500 6.500 6.500 6.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Eckpfostenbehälter MES/42

 Stabile Eckpfostenkonstruktion.
 Stabile Rohrrandleiste.
 Wände und Boden aus profiliertem Stahlblech
 Mit einer Traverse kranbar



  MES/42-1 MES/42-2 MES/42-3 MES/42-4
Länge x Breite (LxB) 800x500 1000x800 1200x800 1200x1000
Füllhöhe (FH) 400 500 500 500
Stapelhöhe (STH) 500 600 600 600
Unterfahrt (UF) 100 100 100 100
Tragfähigkeit kg 1.500 2.000 2.000 2.000
Auflast kg 6.500 10.500 10.500 10.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Eckpfostenbehälter MES/41

 Stabile Eckpfostenkonstruktion.
 Stabile Rohrrandleiste.
 Wände und Boden aus profiliertem Stahlblech
 Die Klappe kann auch im gestapelten Zustand geöffnet werden.
 Mit einer Traverse kranbar



  MES/41-1 MES/41-2 MES/41-3 MES/41-4
Länge x Breite (LxB) 800x500 1000x800 1200x800 1200x1000
Füllhöhe (FH) 400 500 500 500
Stapelhöhe (STH) 500 600 600 600
Unterfahrt (UF) 100 100 100 100
Tragfähigkeit kg 1.500 2.000 2.000 2.000
Auflast kg 6.500 10.500 10.500 10.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Eckpfostenbehälter MES/Faltbar

 Stabile Eckpfostenkonstruktion.
 Stabile Rohrrandleiste.
 Wände und Boden aus profiliertem Stahlblech
 Mit einer Traverse kranbar



  MES/F-1 MES/F-2 MES/F-3 MES/F-4
Länge x Breite (LxB) 800x500 1000x800 1200x800 1200x1000
Füllhöhe (FH) 400 500 500 500
Stapelhöhe (STH) 500 600 600 600
Unterfahrt (UF) 100 100 100 100
Tragfähigkeit kg 1.500 1.500 1.500 1.500
Auflast kg 4.500 4.500 4.500 4.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Faltbar unterschiedliche Konstruktionen nach Wunsch

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Schwerer Stapelbehälter M/11-SCH

 Aus Spezialprofil mit besonders stabiler Randleiste.
 Hohe Verwindungssteifheit für den robusten Einsatz.
 Der Behälter kann mit dem Drehsatzstapler um 360° gedreht werden.
 Mit einer Traverse kranbar.
 Standardmaterialstärken Wand 2 mm Boden 3 mm,
  auf Wunsch können Materialstärken für die Wand von
  5 mm und den Boden bis 7 mm realisiert werden.



  M/11-2 SCH M/11-3 SCH M/11-5 SCH M/11-6 SCH
Länge x Breite (LxB) 1000x800 1200x800 1200x1000 1200x1000
Füllhöhe (FH) 500 500 500 1000
Stapelhöhe (STH) 620 620 650 1150
Unterfahrt (UF) 120 120 150 150
Mitte-Mitte Fuß (MM) 750 850 850 850
Lichte Fußweite (LW) 115 160 210 210
Tragfähigkeit kg 2.000 2.000 2.000 2.000
Auflast kg 6.500 6.500 6.500 6.500

Das Maß der Schnauze (länge) ist Variabel und wird nach Kundenwunsch gefertigt.
Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

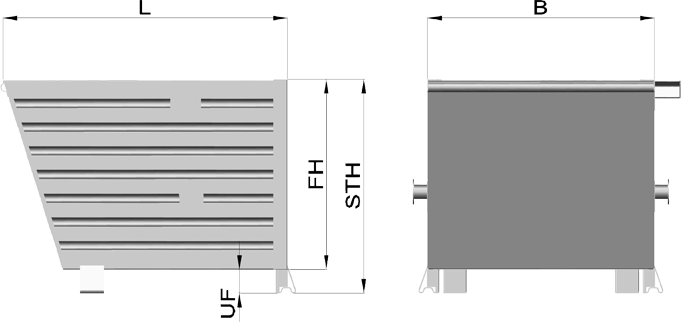

Stapelkipper SB/10

 Behälter mit Wänden und Boden aus profiliertem Stahlblech.
 Mit glatter Schüttwand für ein leichtes Herausrutschen des Füllgutes.
 Die Schüttwand besteht aus 3mm Stahlblech die übrigen
  Wände und der Boden haben eine Materialstärke von 2mm.
 Zum entleeren des Behälters wird die Staplertraverse ST/10 benötigt.
 Auskippen mit der Traverse per Seilzug vom Staplersitz aus.



  SB/10-2 SB/10-3 SB/10-4
Länge x Breite (LxB) 1000x800 1200x800 1200x1000
Füllhöhe (FH) 800 800 800
Stapelhöhe (STH) 900 900 900
Unterfahrt (UF) 100 100 100
Tragfähigkeit kg 1.500 1.500 2.000
Auflast kg 4.900 4.900 6.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

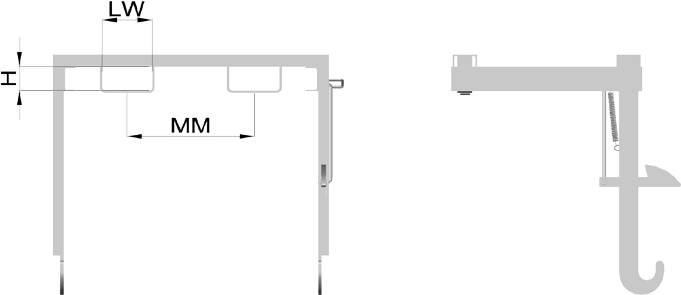

Staplertraverse für Stapelkipper ST/10

 Stabile U-Eisen Konstruktion.
 Zum Entleeren des Stapelkipper SB/10.



  ST/10-2 ST/10-3 ST/10-4
Für Stapelkipper SB/10-2 SB/10-3 SB/10-4
Einfahröffnung (LWxH) 205x90 205x90 205x90
Mitte-Mitte (MM) 520 520 720

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          ST10

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

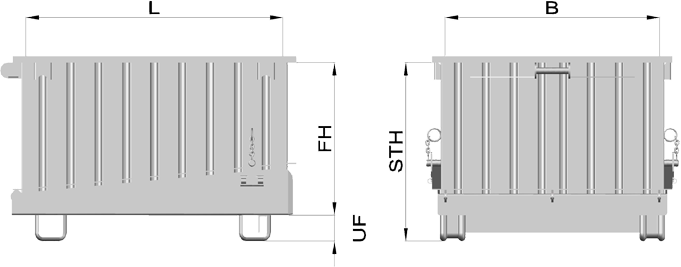

Klappbodenbehälter SB/15

 Durch ein Zusatzhydraulikgerät am Gabelstapler kann
  eine dosierte Entleerung in max. Hubhöhe erfolgen.
 Senkrecht gesickte Wände und ein glatter Boden
  gewährleisten das Herausrutschen auch von sperrigen
  Schüttgütern.
 Der seitlich aufgekantete und an einer Schmalseite
  scharnierte Boden sorgt für zielgenaues Entleeren.
 Mit vier Kranösen und zwei Arretierungen für den
  Krantransport mit Traverse.



  SB/15-2 SB/15-3 SB/15-4
Länge x Breite (LxB) 1000x800 1200x800 1200x1000
Füllhöhe (FH) 715 715 715
Stapelhöhe (STH) 835 835 835
Unterfahrt (UF) 120 120 120
Tragfähigkeit kg 2.000 2.000 2.000
Auflast kg 7.000 7.000 7.000

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

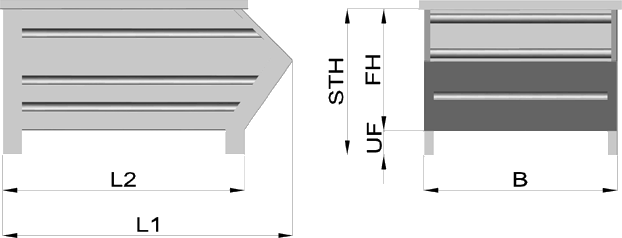

Lagersichtbehälter SB/11

 Stabile dreiseitige Stapelrandleiste für
  sichere Übereinanderstaplung.
 Halbrundrandleiste an der Entnahmeseite.
 Boden und Wände stark sickenprofiliert.
 Eckfüße sind als Winkelprofil ausgebildet.



  SB/11-1 SB/11-2 SB/11-3
Länge x Breite (L1/L2xB) 700/500x800 1000/800x500 1200/1000x800
Füllhöhe (FH) 500 500 500
Stapelhöhe (STH) 600 600 600
Unterfahrt (UF) 100 100 100
Tragfähigkeit kg 1.000 1.000 1.000
Auflast kg 4.500 4.500 4.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Gitteraufsatz für Europalette



  GAR-1 GAR-2 GAR-3 GAR-4 GAR-5 GAR-6
Länge x Breite (LxB) 1200x800 1200x800 1200x800 1200x800 1200x800 1200x800
Füllhöhe (H) 400 600 800 1000 1200 1600
Tragfähigkeit kg 1.000 1.000 1.000 1.000 1.000 1.000

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

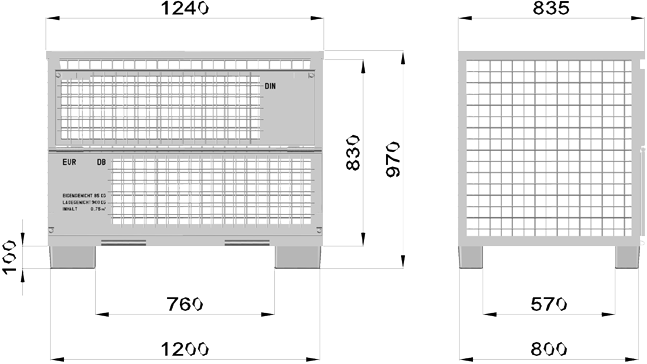

Euro-Pool-Gitterbox Tauschpalette nach UIC 435-3

 Tauschpalette für den internationalen Güterverkehr auf Schiene und Straße.
 Normkonstruktion nach UIC-Kodex 435-3.
 Eine Längswand mit 2 Klappen.

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Stahlflachpalette PE/110

 Flachpalette mit stark profiliertem Boden.
 Stabile Blechdopplung an den Stirnseiten.
 Mit profilierten Kufen sowie Abstützungen zw. Boden und Kufe.
 Rollbahnfähige Ausführung.



  PE/110-2 PE/110-3 PE/110-4 PE/110-5
Länge x Breite (LxB) 1000x800 1200x800 1200x1000 1200x1000
Gesamthöhe (GH) 130 130 130 130
Unterfahrt (UF) 100 100 100 100
Zahl der Kufen 2 2 2 3
Tragfähigkeit* kg 2.000 2.000 1.200 2.000

* bei Flächenbelastung

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Gitterboxpalette LD/62

 Robuste Winkeleisenkonstruktion.
 Wände aus punktgeschweißten Drahtgitter 50/50/3,8.
 Sickenprofilierter Boden.
 Mit einer Traverse kranbar.



  LD/62-1 LD/62-2 LD/62-3 LD/62-4 LD/62-5
Länge x Breite (LxB) 800x500 1000x800 1200x800 1200x1000 1200x800
Füllhöhe (FH) 500 500 500 500 800
Stapelhöhe (STH) 600 600 600 600 900
Unterfahrt (UF) 100 100 100 100 100
Tragfähigkeit kg 1.000 1.000 1.000 1.000 1.000
Auflast kg 4.500 4.500 4.500 4.500 4.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Gitterboxpalette mit Klappe LD/61

 Robuste Winkeleisenkonstruktion.
 Die Klappe kann auch im gestapelten Zustand geöffnet werden.
 Wände aus punktgeschweißten Drahtgitter 50/50/3,8.
 Sickenprofilierter Boden.
 Mit einer Traverse kranbar.



  LD/61-1 LD/61-2 LD/61-3 LD/61-4 LD/61-5
Länge x Breite (LxB) 800x500 1000x800 1200x800 1200x1000 1200x800
Füllhöhe (FH) 500 500 500 500 800
Stapelhöhe (STH) 600 600 600 600 900
Unterfahrt (UF) 100 100 100 100 100
Tragfähigkeit kg 1.000 1.000 1.000 1.000 1.000
Auflast kg 4.500 4.500 4.500 4.500 4.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

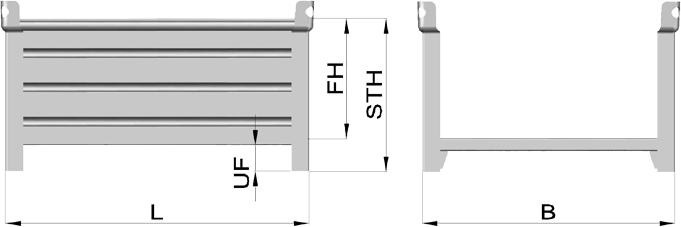

Stapelbehälter für Langgut GW/52

 Behälter mit Wänden und Boden aus profiliertem Stahlblech.
 Stabile Rohrrandleiste als Wandabschluß.
 Stabile Eckpfostenkonstruktion.
 Mit einer Traverse kranbar.



  GW/52-2 GW/52-3 GW/52-4
Länge x Breite (LxB) 1000x800 1200x800 1200x1000
Füllhöhe (FH) 470 470 470
Stapelhöhe (STH) 600 600 600
Unterfahrt (UF) 100 100 100
Tragfähigkeit kg 1.500 1.500 1.500
Auflast kg 7.600 7.600 7.600

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

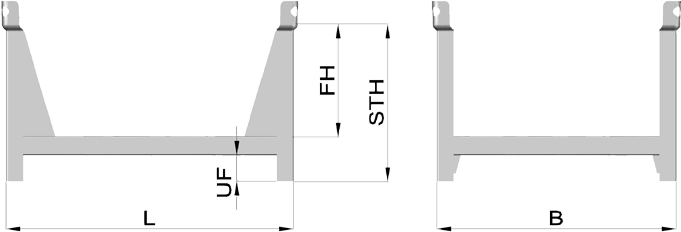

Stapelbehälter für Langgut G/53

 Behälter mit Wänden und Boden aus profiliertem Stahlblech.
 Der Boden ist in einem U-Rahmen eingefaßt.
 Zwei U-Traversen unterstützen den Boden von unten.
 Mit einer Traverse kranbar.



  G/53-2 G/53-3 G/53-4
Länge x Breite (LxB) 1000x800 1200x800 1200x1000
Füllhöhe (FH) 420 420 420
Stapelhöhe (STH) 600 600 600
Unterfahrt (UF) 100 100 100
Tragfähigkeit kg 1.500 1.500 1.500
Auflast kg 6.500 6.500 6.500

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht







Schweres Wannengestell für Langmaterial GW/50

 Gestell mit hoher Verwindungssteifheit.
 Stabile U-Füße und untergeschweißte U-Traversen.
 Profilierte Wände und Boden aus einem Stück.
 Mit einer Traverse kranbar.



  GW/50-2 GW/50-3 GW/50-4
Länge x Breite (LxB) 1000x870 1200x870 1200x1070
Füllhöhe (FH) 500 500 500
Stapelhöhe (STH) 680 680 680
Unterfahrt (UF) 100 100 100
Tragfähigkeit kg 1.500 1.500 1.500
Auflast kg 4.700 4.700 4.700

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

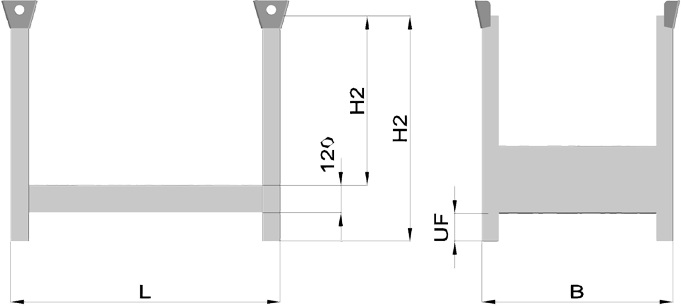

Coilgestell RG/45

 Ringlager- und Coilgestell
 Mit einer Traverse kranbar.



  RG-1 RG-2
Länge x Breite (LxB) 1200x650 1200x850
Für Ringdurchmesser 800 1000
Stapelhöhe (H1) 900 1100
Ladehöhe ab Holm (H2) 680 880
Unterfahrt (UF) 100 100
Tragfähigkeit kg 1.500 1.500
Auflast kg 4.700 4.700

Oberfläche Einschichtkunstharzlack RAL 7005 grau oder RAL 6011 grün
Feuerverzinkte Ausführung, Sonderfarben und Beschichtungen auf Anfrage
Sonderausführungen auf Anfrage

Kein Flash installiert



          M116_1B

zurück zur Inhaltsübersicht zurück zur Inhaltsübersicht

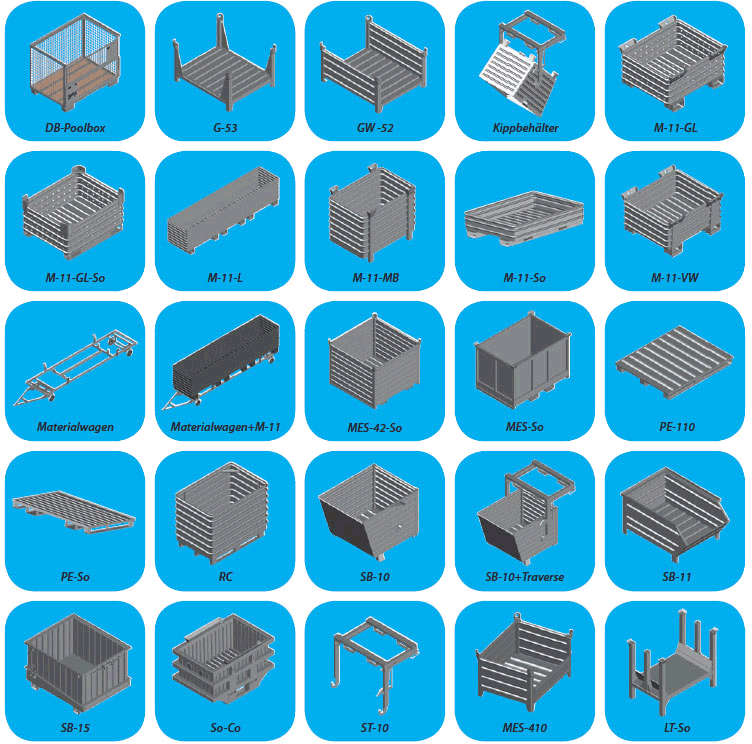

Produktübersicht
